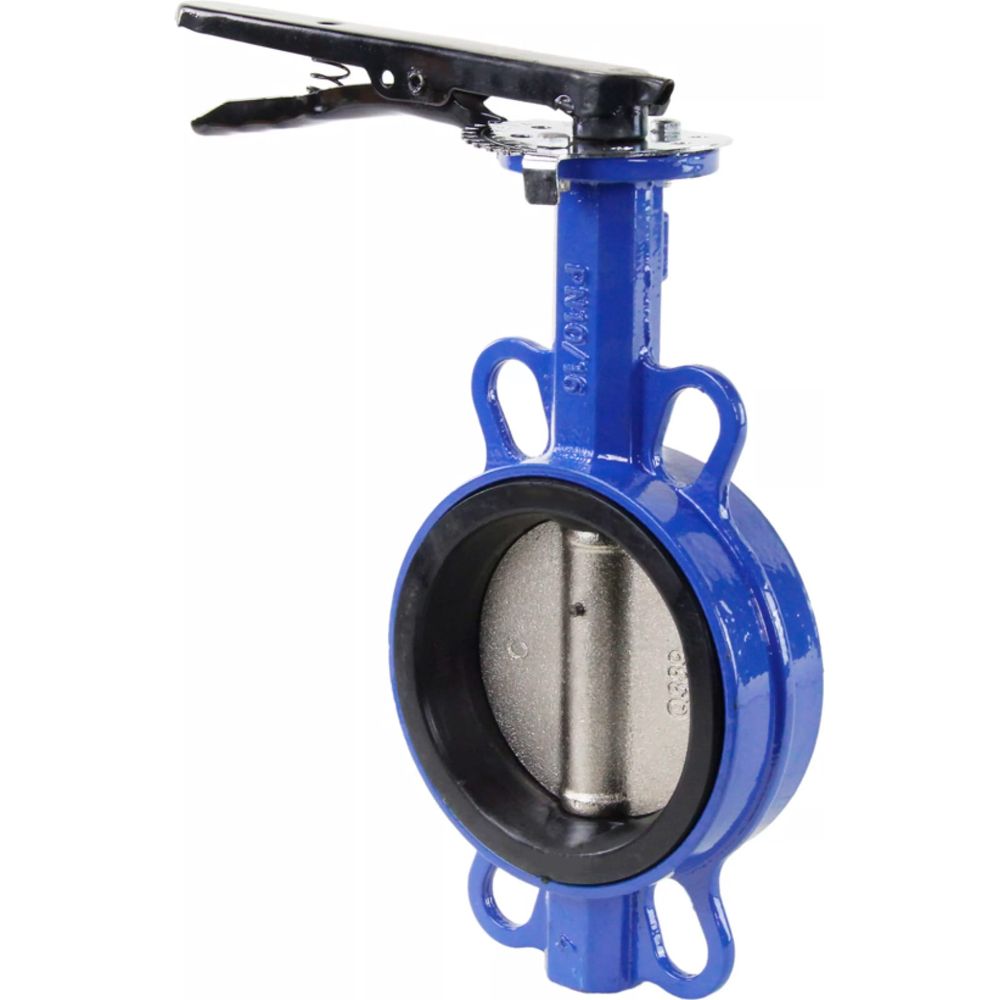

Затвор дисковый поворотный имеет межфланцевый тип присоединения с гладкими отверстиями. Конструкция с цельносварной осью затвора, предназначенной для уменьшения вероятности протечек. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Варианты управления: рукоятка; редуктор; привод.
- Температура рабочей среды от -20? до 125
- Наличие блока концевых выключателей - нет
- Наличие ручного дублера - нет
- Класс герметичности по ГОСТ 54808-2011 - "A"
- Материал корпуса - Серый чугун
- Материал диска - Ковкий чугун
- Тип уплотнения - EPDM
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Габаритные и установочные размеры затвора:
- L - 45 мм
- Ду - 65 мм
- A - 70 мм
- B - 135 мм
- C - 22 мм
- K - 61 мм
- Д - 145 мм
- E - 267 мм
- NхOd - 4 x 18 мм
Max температура:
125 °C,±
Вес нетто:
1.78 кг
Вид:
дисковый затвор
Высота:
227 мм
Давление:
16 бар
Диаметр:
65 мм
Длина:
61 мм
Материал:
чугун
Родина бренда:
Россия
Страна производитель:
Китай
Тип управления:
рукоятка
Ширина:
65 мм
