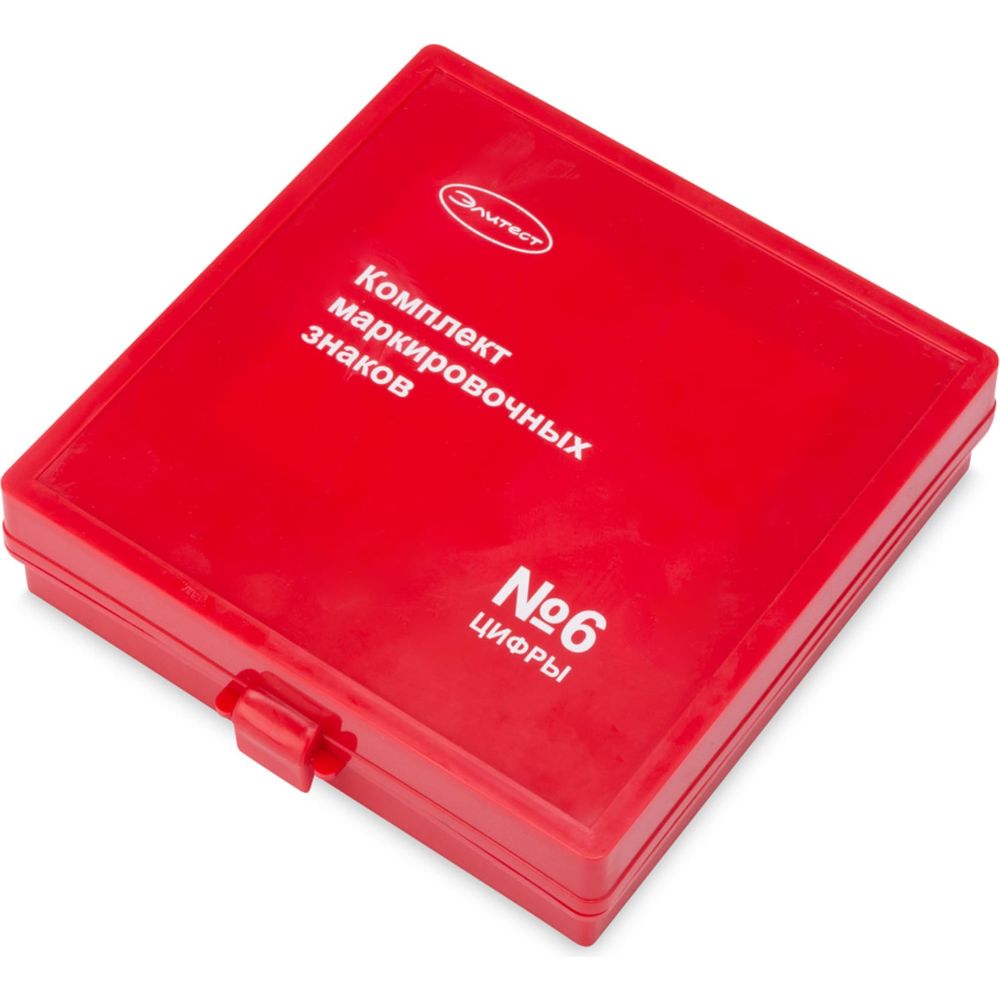

Маркировочные знаки Элитест № 6 (цифры, 8 мм) 00000114 предназначен для разметки и обозначения радиографических снимков.
Маркировочные знаки изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843–79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.

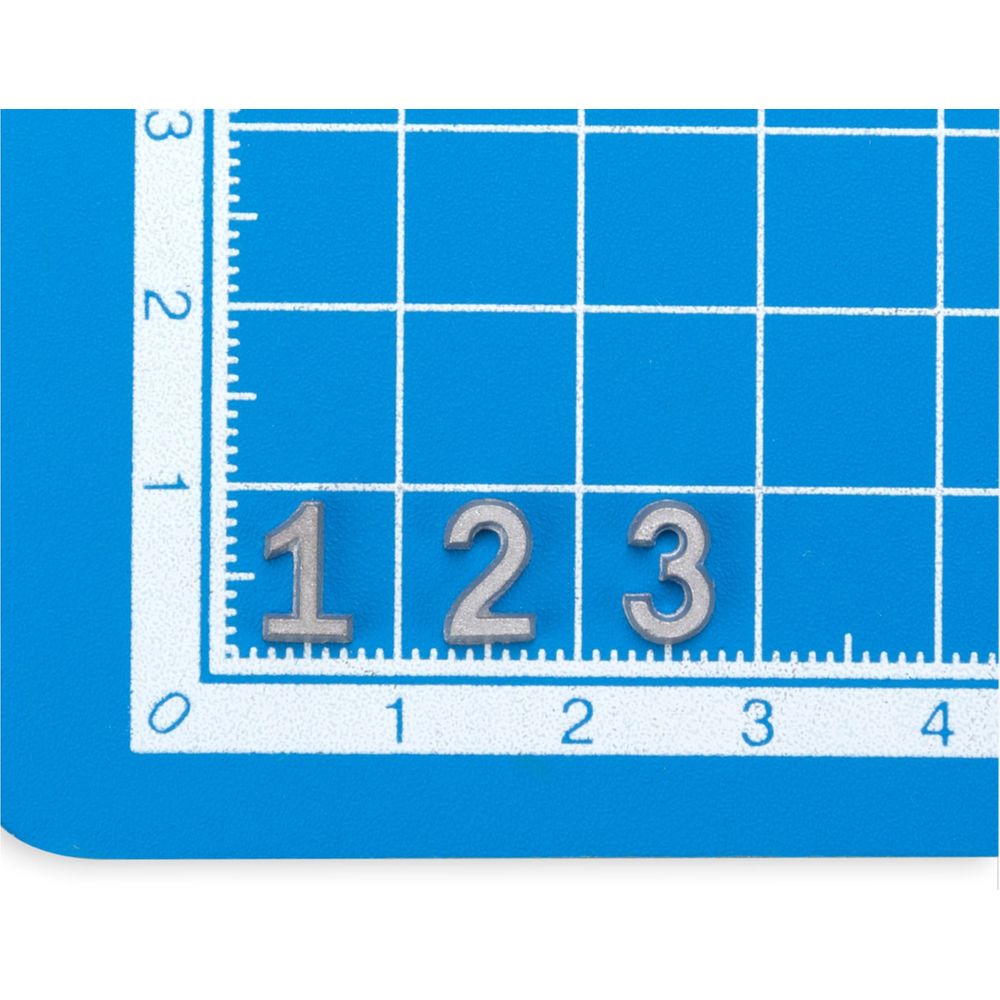

Параметры маркировочных знаков ЭЛИТЕСТ № 6 (цифры):
- высота — 8 ± 0,3 мм,
- ширина — 5 ± 0,5 мм,
- толщина — 1,5 ± 0,2 мм.
Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или с отснятым усилением шва.

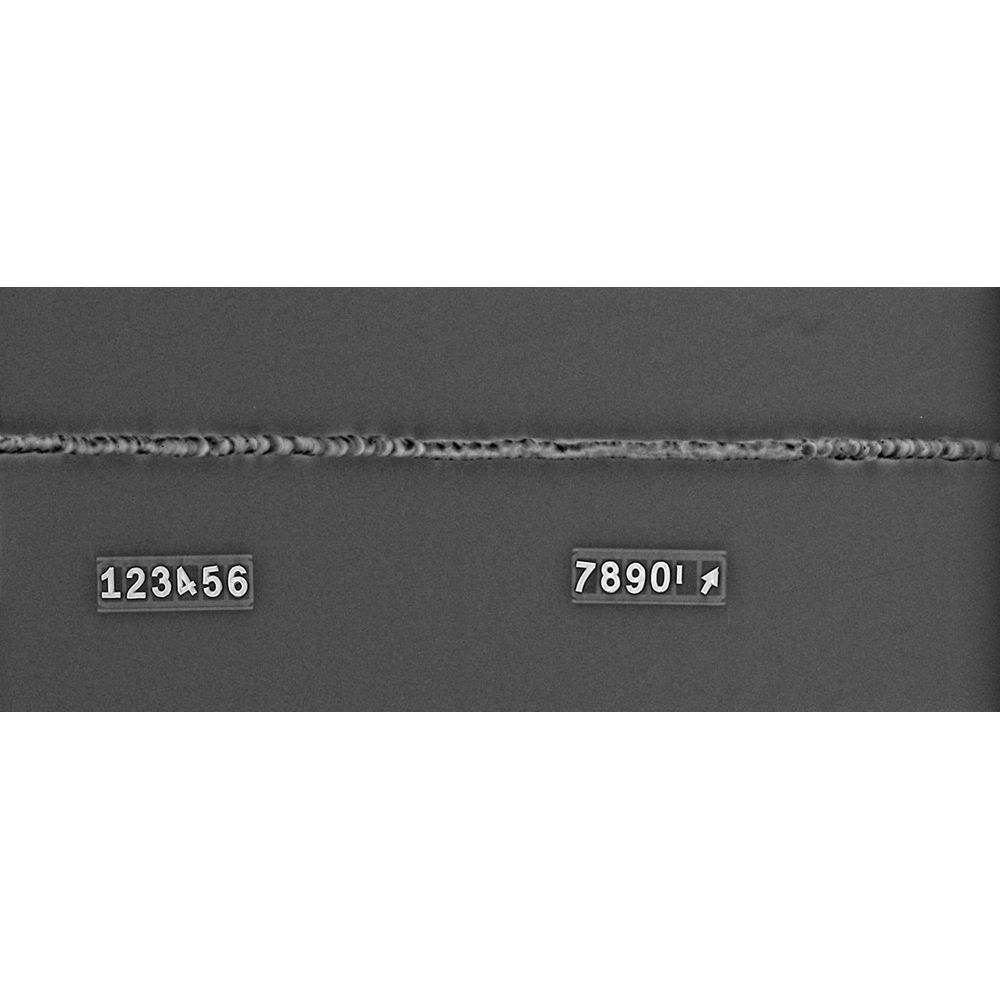

Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.

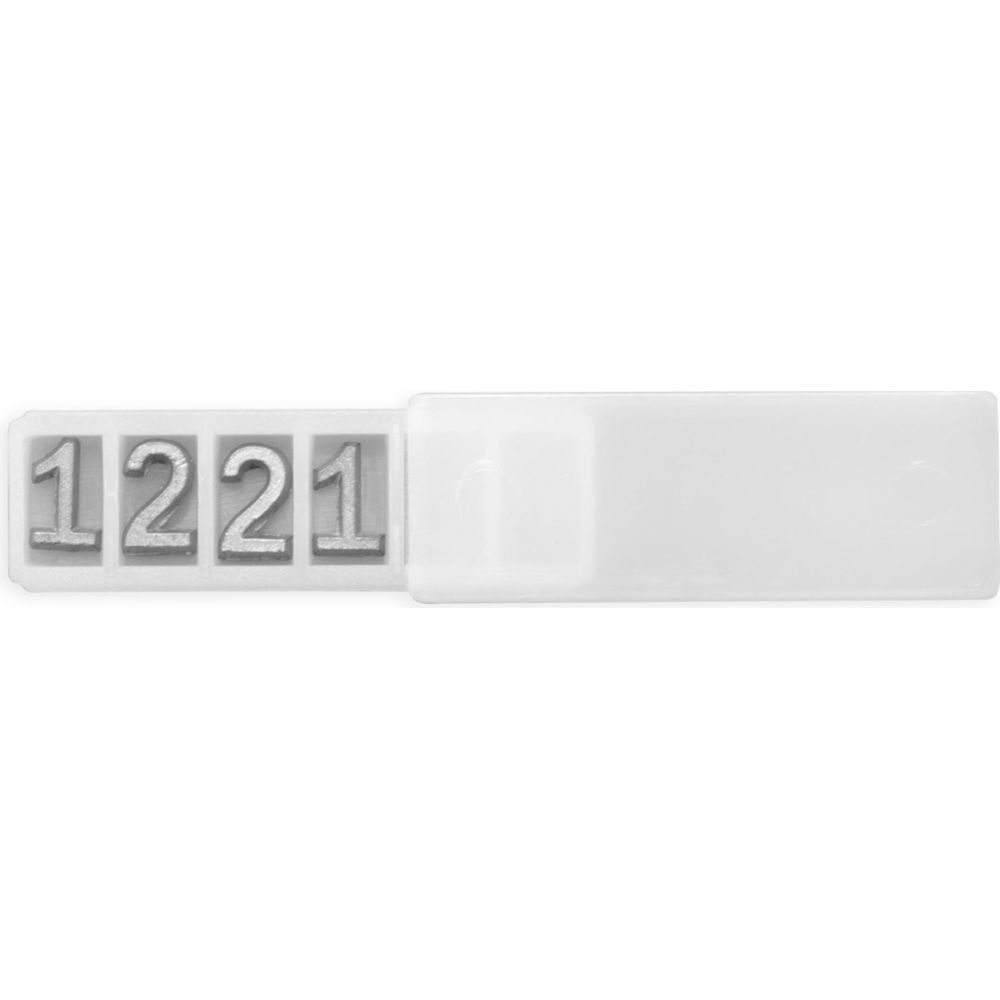

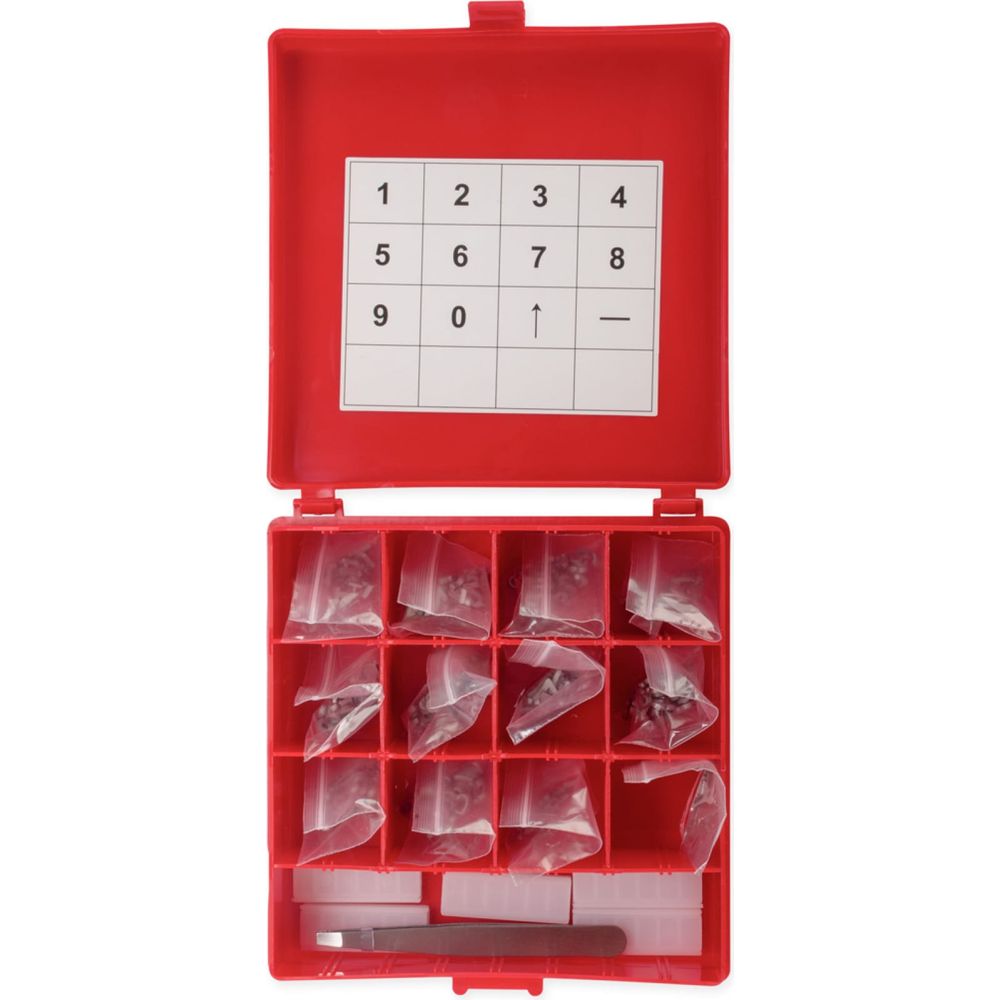

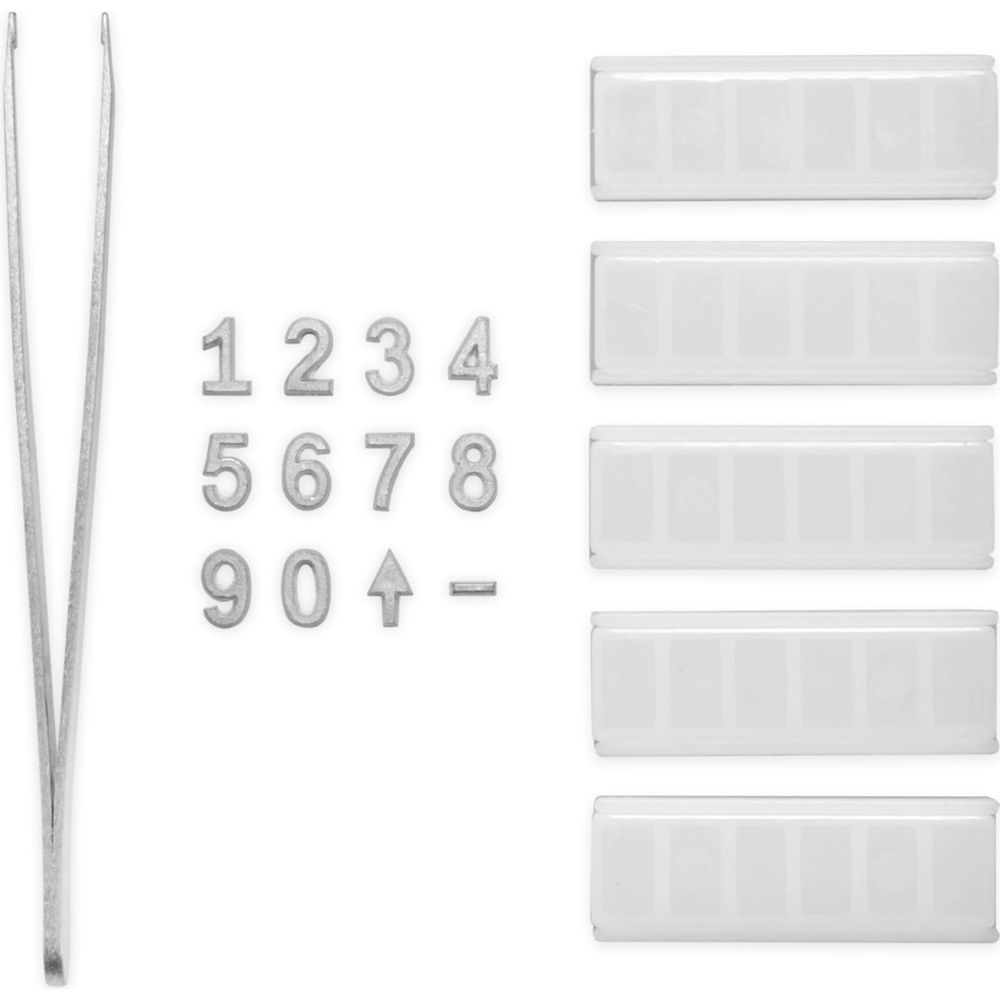

В комплект входят пеналы для маркировочных знаков. Каждый пенал имеет 6 ячеек, в которые можно поместить в определенной последовательности до 6 знаков. Пенал с набранным цифровым обозначением контролируемого изделия или отдельного участка устанавливается в карман кассеты или непосредственно на изделие.
