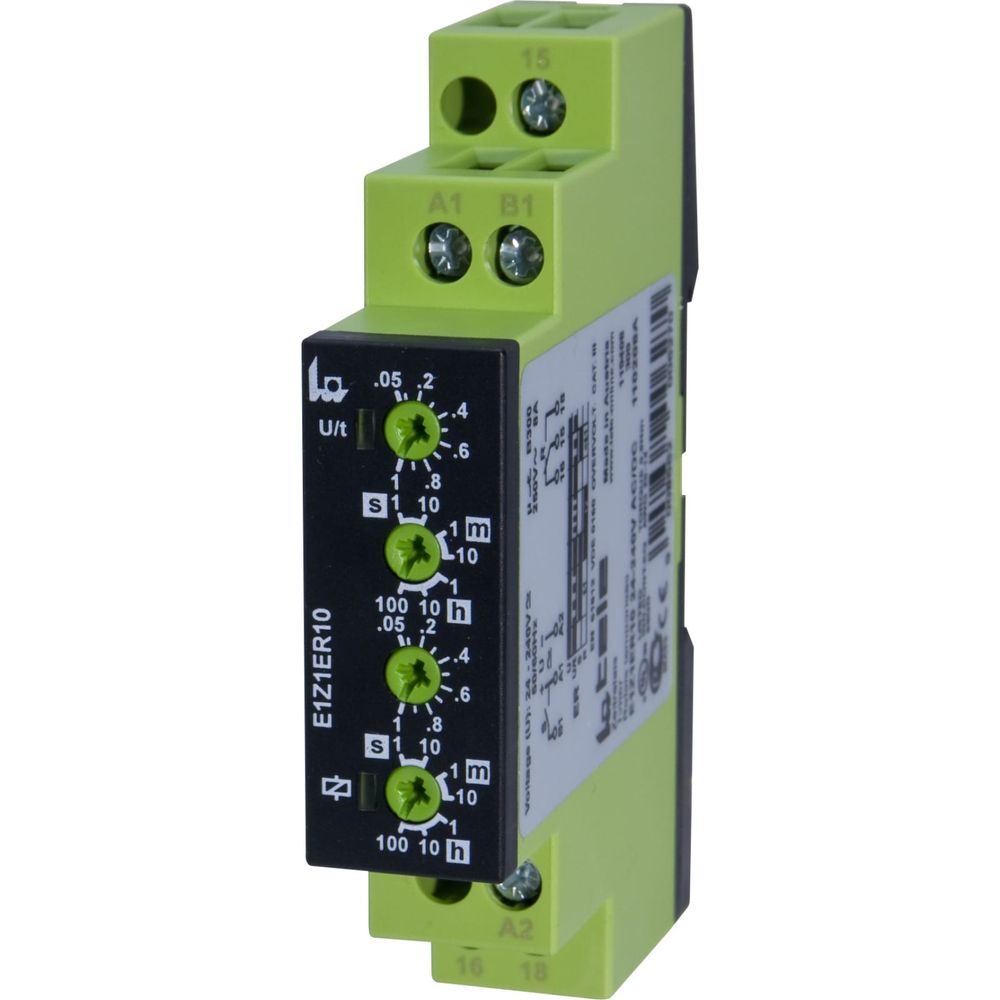

Реле времени TELE задержка включения и выключения E1Z1ER10 24-240V AC/DC VE10 110208Aвыделяется тем, что заменяет собой сразу два реле времени с разными функциями времени.
Обычно, если требуется организовать задержку включения и задержку выключения используют два реле времени с соответствующей функцией времени. Данное реле времени позволяет организовать обе задержки времени - задержку включения и задержку выключения, с помощью одного реле времени.
Длительность задержки включения и длительность задержки выключения настраиваются независимо друг от друга, могут быть установлены от 50мс до 100 часов каждая.
Реле времени E1Z1ER10 24-240V AC/DC VE10 110208A работает следующим образом:
- Напряжение питания должно быть подано на клеммы A1 и A2 постоянно.
- Задержка включения начинает отсчитываться при замыкании контакта управления S (на клемму B1 необходимо подать такой же потенциал как и на клемме A1).
- После того, как завершится отсчет времени задержки включения, выходной контакт реле времени переключится, будут замкнуты клеммы 15-18.
- При размыкании контакта управления S, начнется отсчет времени задержки выключения.
- По завершении отсчета времени задержки выключения, выходной контакт реле времени переключится, будут замкнуты клеммы 15-16, разомкнуты клеммы 15-18.
Max число включений:
200000
Бренд:
TELE
Вид:
на DIN-рейку
Количество модулей DIN:
1
Контактная группа:
1 перекидной контакт (1CO)
Модельный ряд:
ENYA
Принцип работы:
электронный
Родина бренда:
Австрия
Степень защиты:
IP40
Страна производитель:
Австрия
Тип:
реле времени
Цвет:
черный/зеленый
